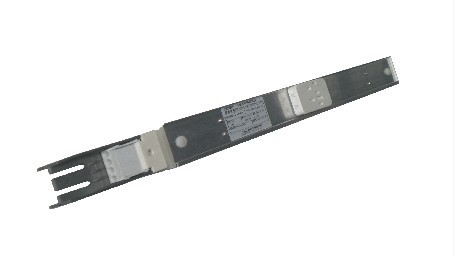

本照明母線槽為鋁鎂合金，具有體積小、重量輕、強度大、安裝方便等優點。適用于各種場所的日光燈，汞燈及其他照明器材的供配用電。規格有25A、40A、2*25A、2*40A、25A+40A。
產品簡介：
1.防護等級達到IP54（無需任何附件）。
2.外殼為鋁鎂合金，其重量更輕，外觀更美，強度達到要求。
3.所有的絕緣和塑料材料的耐著火性能符合要求：
-支撐載流電部分可耐受960℃
-非支撐載流電部分可耐受650℃
技術參數：
基本電氣特性
額定電流
|
A
|
25
|
40
|
2*25
|
2*40
|
25+40
|
額定工作電壓值
|
VAC
|
415
|
415
|
415
|
415
|
415
|
額定絕緣電壓
|
VAC/DC
|
690/690
|
690/690
|
690/690
|
690/690
|
690/690
|
額定頻率
|
Hz
|
50/60
|
50/60
|
50/60
|
50/60
|
50/60
|
額定峰值電流
|
KA
|
2.5
|
3.5
|
3
|
4
|
4
|
額定短時耐受電流（t=1s）
|
KA
|
0.69
|
0.94
|
0.69
|
0.94
|
0.94
|
防護等級
|
IP40、IP42、IP43、IP54
|
線數
|
|
4
|
4
|
4
|
4
|
4
|
線質材料
|
|
Cu
|
Cu
|
Cu
|
Cu
|
Cu
|
截面積（L1,L2,L3）
|
mm2
|
4
|
6
|
2*4
|
2*6
|
4+6
|
截面積(N)
|
mm2
|
4
|
6
|
2*4
|
2*6
|
4+6
|
導體電氣特征
電流等級
|
25A
|
40A
|
單根帶電導體
|
冷態平均電阻（環境溫度20℃）R20
|
mΩ/m
|
6.81
|
2.91
|
額定電流下的平均電阻R1或Rb1ph（環境溫度35℃）
|
mΩ/m
|
8.31
|
3.52
|
50Hz額定電流時的平均電抗X1或Xb ph
|
mΩ/m
|
0.18
|
0.16
|
地線
|
冷態平均電阻（環境溫度20℃）
|
mΩ/m
|
1.55
|
1.55
|
故障回路特征
電流等級
|
25A
|
40A
|
故障回路帶電導體間平均電阻
|
熱穩定溫度θ1下的相/相，相/中阻值Rb1 ph/ ph或Rb1 ph/ N
|
mΩ/m
|
16.64
|
6.69
|
常規短路溫度下的相/相，相/中阻值Rb2 ph/ ph或Rb2 ph/ N
|
mΩ/m
|
20.87
|
8.48
|
平均電抗（相/相，相/中）
|
相/相 電抗Xb ph/ph
|
mΩ/m
|
1.64
|
0.77
|
相/中 電抗 Xb ph/N
|
mΩ/m
|
2.05
|
0.80
|
平均電阻（相/地）
|
熱穩定電流下的平均電阻Rb1 ph/PE
|
mΩ/m
|
9.87
|
5.08
|
常規短路溫度下的平均電阻 Rb2 ph/ PE
|
mΩ/m
|
11.85
|
6.11
|
平均電抗（相/地）
|
Xb ,ph/PE
|
mΩ/m
|
1.05
|
1.35
|
其他特性
電流等級
|
25A
|
40A
|
短路耐受電流
|
額定峰值電流
|
KA
|
2.5
|
3.5
|
*大熱度極限I2t
|
A2S
|
190
|
870
|
電壓降
|
單相50Hz的電壓降（三相回路乘以0.866）
|
功率因數Cosφ=0.8
|
V/100m/A
|
0.65
|
0.27
|
功率因數Cosφ=0.9
|
V/100m/A
|
0.75
|
0.31
|
功率因數Cosφ=1
|
V/100m/A
|
0.81
|
0.34
|
正常安裝位置
|
側裝
|
|
